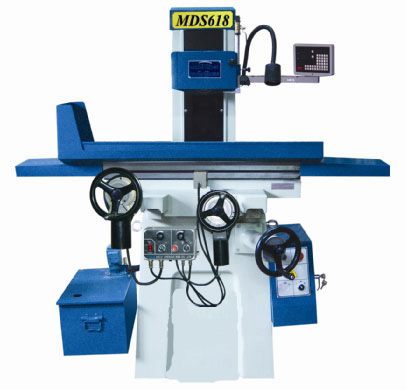

MDS618臥軸矩臺數顯電動平面磨床

型 號

MDS618

工作臺

臺面尺寸（寬×長）

mm

150×450

最大磨削尺寸（寬*×長×高）

mm

170×500×270

工作縱向行程

mm

500

工作臺T型槽（槽數×槽寬）

mm

1×14

縱向移動速度（無極）

m/min

3-20

工作臺橫向進給量

連續（無極調整）

mm

50-500

斷續（無極調整）

mm

1-20

手輪每轉進給量

垂直進給

mm

2

橫向進給

mm

4

磨頭

砂輪軸中心線至工作臺面最大距離

mm

380

砂輪軸轉速

r/min

2850

垂直進給手輪刻度盤值

mm

0.01

砂輪尺寸（外徑×寬×內徑）

mm

￠180×13×￠31.25

工作精度

加工表面對基面的平行度

mm

300:±0.005

表面粗糙度

μm

Ra0.63

換向進給器

X-進給器輸出轉速

r/min

0-225

X-進給器尺寸

mm

280x130x120

Y-進給器輸出轉速

r/min

0-120

Y-進給器尺寸

mm

280x130x120

總輸入功率

w

150

機床重量

凈重

kg

700

毛重

kg

750

電機總功率

kw

1.29

磨頭電機功率

kw

1.1

外形尺寸（長×寬×高）

mm

1550×1110×1650
